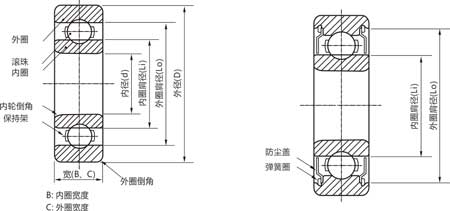

薄壁軸承產品結構圖
說明:
1，開式軸承是指不帶任何密封蓋的軸承。
2，封閉式軸承指軸承兩邊帶密封蓋，ZZ表示兩邊帶金屬蓋，客戶可以根據自己的要求選擇不同的密封蓋。
3，同一個尺寸的軸承，客戶可以選擇不同的材料，等級。
4，以下尺寸為按國際標準的軸承的基本尺寸，如客戶有不同的要求，我們可以定做。
5，相同的軸承有各種不同的代號和叫法，請確認自己需要的軸承的尺寸。
| 型號 Type *點擊型號查看詳情 | 內徑 Bore Diameter | 外徑 Outer Diameter | 寬度 Width | 基本額定動負荷 Cr(N) Load Rating Cr(N) | 基本額定靜負荷 Cor(N) Load Rating Cor(N) | 允許回轉數 Max.Speed | 質量 | |
| 潤滑脂 Grease | 潤滑劑 Oil | |||||||
| *1000rpm | ||||||||
| 6700zzS | 10 | 15 | 4 | 855 | 435 | 15 | 17 | 1.9 |
| 6800zz | 19 | 5 | 1716 | 840 | 37 | 43 | 5.6 | |
| 63800zz | 19 | 7 | 1716 | 840 | 37 | 43 | 7.4 | |
| 6900zz | 22 | 6 | 2695 | 1273 | 34 | 41 | 10 | |
| 6701zzS | 12 | 18 | 4 | 926 | 530 | 13 | 15 | 3.1 |
| 6801zz | 21 | 5 | 1915 | 1041 | 33 | 39 | 6.5 | |
| 63801zz | 21 | 7 | 1915 | 1041 | 33 | 39 | 8.5 | |
| 6901zz | 24 | 6 | 2886 | 1466 | 31 | 36 | 12 | |
| 6702zzS | 15 | 21 | 4 | 937 | 582 | 11 | 13 | 3.6 |
| 6802zz | 24 | 5 | 2073 | 1253 | 28 | 33 | 7.6 | |
| 63802zz | 24 | 7 | 2073 | 1253 | 28 | 33 | 10 | |
| 6902zz | 28 | 7 | 4321 | 2259 | 26 | 30 | 19 | |
| 6703zzS | 17 | 23 | 4 | 1000 | 658 | 9.5 | 11 | 4 |
| 6803zz | 26 | 5 | 2233 | 1456 | 26 | 30 | 8.2 | |
| 63803zz | 26 | 7 | 2233 | 1456 | 26 | 30 | 11 | |
| 6903zz | 30 | 7 | 4588 | 2565 | 23 | 38 | 20 | |
| 6704zzS | 20 | 27 | 4 | 1402 | 729 | 8.5 | 10 | 5.9 |
| 6804zz | 32 | 7 | 4015 | 2462 | 21 | 25 | 18 | |
| 63804zz | 32 | 10 | 4015 | 2462 | 21 | 25 | 24 | |
| 6904zz | 37 | 9 | 6381 | 3682 | 19 | 23 | 40 | |
| 6705zz | 25 | 32 | 4 | 1091 | 838 | 7 | 8 | 7.1 |
| 6805zz | 37 | 7 | 4303 | 2932 | 18 | 21 | 24 | |
| 63805zz | 37 | 10 | 4303 | 2932 | 18 | 21 | 32 | |
| 6905zz | 42 | 9 | 7001 | 4540 | 16 | 19 | 47 | |
| 6706zz | 30 | 37 | 4 | 1143 | 947 | 5.5 | 7 | 8.3 |
| 6806zz | 42 | 7 | 4538 | 3402 | 15 | 18 | 27 | |
| 63806zz | 42 | 10 | 4538 | 3402 | 15 | 18 | 36 | |
| 6906zz | 47 | 9 | 7242 | 5003 | 14 | 17 | 53 | |
| 6707zz | 35 | 44 | 5 | 1866 | 1635 | 4.9 | 6 | 15 |
| 6807zz | 47 | 7 | 4729 | 3821 | 13 | 16 | 32 | |
| 6907zz | 55 | 10 | 10900 | 7818 | 12 | 14 | 87 | |
| 6708zz | 40 | 50 | 6 | 2516 | 2233 | 4.3 | 5 | 23 |
| 6808zz | 52 | 7 | 4923 | 4178 | 12 | 14 | 35 | |
| 6908zz | 62 | 12 | 13678 | 9968 | 11 | 13 | 131 | |
| 6709zz | 45 | 55 | 6 | 2580 | 2397 | 3.9 | 4.6 | 25 |
| 6809zz | 58 | 7 | 6187 | 5381 | 11 | 13 | 42 | |
| 6909zz | 68 | 12 | 14100 | 10830 | 9.7 | 11 | 147 | |
| 6710zz | 50 | 62 | 6 | 2670 | 2640 | 3.5 | 4.1 | 64 |
| 6810zz | 65 | 7 | 6610 | 6090 | 9.6 | 11 | 52 | |
| 6910zz | 72 | 12 | 14540 | 11710 | 9 | 11 | 133 | |
| 6811zz | 55 | 72 | 9 | 8800 | 8100 | 8.7 | 10 | 83 |
| 6911zz | 80 | 13 | 16600 | 14100 | 8.1 | 9.6 | 185 | |
| 6812zz | 60 | 78 | 10 | 11500 | 10600 | 8 | 9.4 | 104 |
| 6912zz | 85 | 13 | 20200 | 17300 | 7.5 | 8.9 | 192 | |
| 6813zz | 65 | 85 | 10 | 11900 | 11500 | 7.3 | 8.6 | 126 |
| 6913zz | 90 | 13 | 17400 | 16100 | 7.1 | 8.4 | 211 | |
| 6814zz | 70 | 90 | 10 | 12100 | 11900 | 6.8 | 8.1 | 134 |
| 6914zz | 100 | 16 | 23700 | 21200 | 6.4 | 7.6 | 342 | |
| 6815zz | 75 | 95 | 10 | 12500 | 12900 | 12.5 | 12.9 | 142 |
| 6915zz | 105 | 16 | 24400 | 22600 | 6.1 | 7.2 | 363 | |
| 6816zz | 80 | 100 | 10 | 12700 | 13300 | 12.7 | 13.3 | 150 |
| 6916zz | 110 | 16 | 25000 | 24000 | 5.7 | 6.8 | 382 | |
| 6817zz | 85 | 110 | 13 | 18700 | 19000 | 5.6 | 6.6 | 266 |
| 6917zz | 120 | 18 | 31900 | 29600 | 5.3 | 6.3 | 535 | |
| 6818zz | 90 | 115 | 13 | 19000 | 19700 | 5.3 | 6.3 | 279 |
| 6918zz | 125 | 18 | 32800 | 31600 | 5.1 | 6 | 565 | |
